Pareto

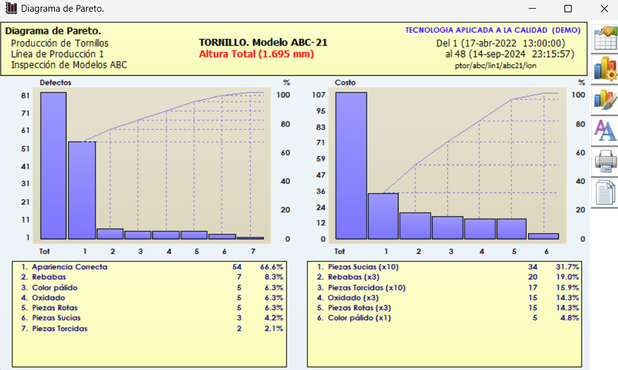

El diagrama de Pareto puede solicitarse desde cualquier columna del formato. El diagrama de la izquierda representa el número de fallas de cada característica ordenadas de mayor a menor frecuencia.

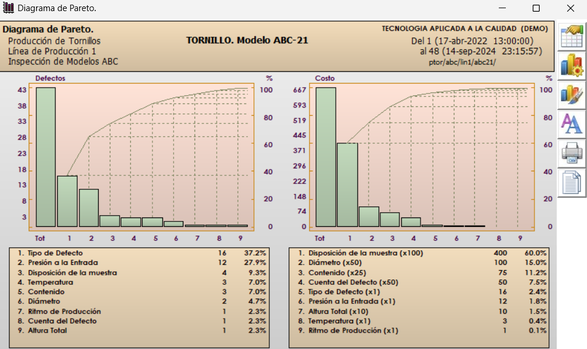

La curva representa la frecuencia acumulada de estas fallas. El diagrama de la derecha representa el impacto (frecuencia x costo) de las fallas. La curva representa el impacto acumulado. En la parte inferior se listan las características en orden de frecuencia e impacto.
Pareto Libre
No requiere capturar los distintos defectos en columnas separadas. Para obtenerlo se utiliza una columna de Claves de defecto y opcionalmente otra de Cantidad de defectos. El diagrama se pide colocando el cursor en la columna de Claves de defecto (1 clave = 1 defecto) o de Cantidad de defectos. Las claves de defectos deben tener un máximo de 10 caracteres. Se recomienda registrar las claves y descripciones de los defectos en una Tabla de Conceptos. Si desea obtener las ponderaciones por costo captúrelos en la columna Valor. Pueden hacerse agrupaciones de defectos utilizando las claves de los mismos. Por ejemplo si se indica un Nivel de Agrupación de 1-2, entonces se agruparán bajo un mismo rubro todos los defectos que tengan los mismos dos primeros caracteres en sus claves.
